实时数学
无需FPGA编程即可为Moku提供可配置的内联数学处理。
构建自定义信号处理链
在多个处理阶段中组合加法、减法、乘法、增益、偏移和直通功能。在节点之间路由信号，以构建跨通道的自定义数学运算。
实时处理信号
利用确定性、低延迟处理，直接在 Moku FPGA 上执行数学运算。实时数学运算的延迟低至 60 ns，支持对时间敏感的信号调理和反馈工作流程。

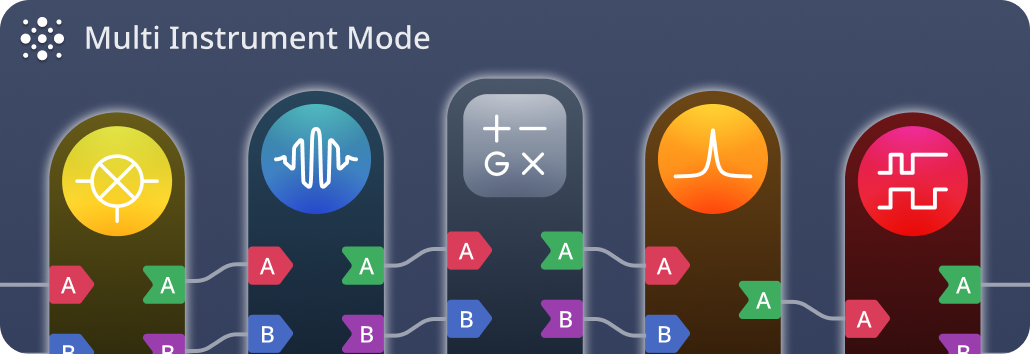

连接测量、处理和控制
在多仪器模式下，将实时数学运算与其他 Moku 仪器集成。在反馈控制回路中组合生成的波形、条件测量信号或处理信号。
无需代码即可配置信号处理
通过图形界面构建和修改信号处理链。连接函数、调整参数、配置输出限制，或使用 Python、MATLAB 或 REST API 实现工作流程自动化。
产品规格
Moku:Delta |
Moku:Pro |
Moku:Lab
|
Moku:Go | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 了解更多 | 了解更多 | 了解更多 | 了解更多 | |||||||||||||||||||||
Moku:Delta |
Moku:Pro |
Moku:Lab
|
Moku:Go | |||||||||||||||||||||
| 了解更多 | 了解更多 | 了解更多 | 了解更多 | |||||||||||||||||||||
| 多仪器并行模式配置 | 3、5 或 8 个插槽 | 4插槽 | 2 或 3 个插槽 | 2 或 3 个插槽 | ||||||||||||||||||||
| 处理通道 | 4（5槽）2（3槽和8槽） | 4 | 2 | 2 | ||||||||||||||||||||
| 每个通道的处理阶段 | 4 | 4 | 3 | 3 | ||||||||||||||||||||
| 延迟* | <70 ns | <60 ns | <120 ns | <440 ns | ||||||||||||||||||||
| 偏移范围 | −0.5 至 +0.5 V | −1 至 +1 V | −1 至 +1 V | −5 至 +5 V | ||||||||||||||||||||
| 输出限制范围 | −0.5 至 +0.5 V | −1 至 +1 V | −1 至 +1 V | −5 至 +5 V | ||||||||||||||||||||
常见问题解答
实时数学运算是一个可配置的信号处理模块，可在 Moku 多乐器模式下对实时信号执行数学运算。它使用户能够直接在 FPGA 上跨多个通道对信号进行加、减、乘、缩放和偏移运算，而无需编写代码。
实时数学运算直接在FPGA上执行数学运算，处理延迟取决于Moku硬件平台：
- Moku:Delta: 小于 70 纳秒
- Moku:Pro：小于 60 纳秒
- Moku:Lab：小于 120 纳秒
- Moku:Go：小于 440 纳秒
无论数学函数、处理阶段数或多仪器模式插槽配置如何，处理延迟都保持不变。
是的。实时数学运算支持跨通道运算，允许用户使用加法、减法和乘法等数学函数组合来自多个输入的信号。中间结果还可以路由到后续处理阶段，以执行更复杂的运算。
是的。实时数学功能可以在反馈控制工作流程中执行低延迟信号调理。例如，用户可以缩放控制器输出、合并前馈和反馈信号，或者在将结果路由到其他仪器或执行器之前应用输出限制。
